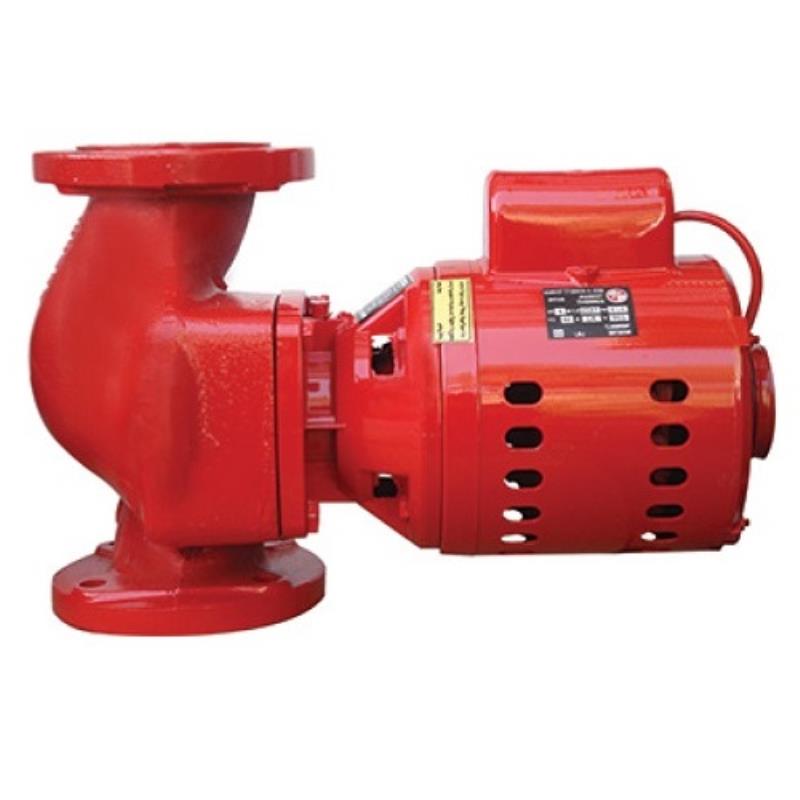

مشخصات کلی پمپ بلند کاست خطی شوفاژ

تفاوت بهای پمپ های صادراتی بلندکاست خطی شوفاژتهران فوق درقسمت توپی واسطه (سیل آرمسترانگی) میباشد.

اعداد هد و دبی ارائه شده برای پمپ خطی بلند کاست تهران فوق در محدوده راندمان حداکثر آن در نظر گرفته شده است ، ولی دیاگرام انتخاب پمپ بلند کاست تهران نیز برای انجام بررسی بیشتر و انتخاب دقیق پمپ مورد نیاز در تصاویر فوق ارائه گردیده است .

برای محاسبه دبی آب ( GPM) سیستم گرمایش ساختمان مقدار کیلو کالری موردنیازگرمایش ساختما نرامیتوان برعدد 2500 تقسیم نمودوبرای محاسبه دبی آب سیستم سرمایش نیزمقدارکیلوکالری سیستم سرمایش را نیزمیتوان برعدد 1250 تقسیم نمود .

برای محاسبه موضوع مهم وحساس هد پمپ سیرکولاتورمورد نیاز باید از روش محاسبه افت فشار طول مسیر لوله ها و یا تجارب مهندسین تاسیسات برای هر ساختمان استفاده نمود همچنین برای مشاهده روش محاسبه هد پمپ های سیرکولاتور می توانیم به بخش سوالات متداول صفحه اصلی گروه پمپ های سیرکولاتور مراجعه نمایید .

محاسبه و انتخاب پمپ سیرکولاتور برای سیستمهای سرمایش و گرمایش ساختمانها باید فقط توسط مهندسین با تجربه تأسیسات و براساس مشخصات طرح پروژه انجام پذیرد و درغیر اینصورت (حتی با وجود اجراء درست دیگر تجهیزات موتورخانه ) ممکن است سیستم با مشکلات عدیده ای مواجه گردد

جدول برآورد تقریبی پمپ بلند کاست خطی شوفاژ تهران ( فقط برای گرمایش و در شرایط آب و هوایی مشابه تهران

تعداد طبقات زیر بنای مفید پمپ خطی

سیرکولاتور

(فقط گرمایش)

1 تا 150 مترمربع "S25-1

2 & 1 تا 300 مترمربع "S25-1 1/4

1 تا 500 مترمربع 2HV اینچ

3 & 2 تا 700 مترمربع 2HV اینچ

3 تا 1000 مترمربع 11/2AA اینچ

5&4&3 تا 1500 مترمربع 2AA اینچ

6 تا 1500 مترمربع 2A6 اینچ

5 & 4 تا 1800 مترمربع 2A7 اینچ

7 & 6 تا 2000 مترمربع 2A7 اینچ

چنانچه انشعاب برق موتورخانه ساختمان تک فاز باشد توجه نمائید که پمپ با برق مصرفی سه فاز انتخاب نفرمایید.

معمولا طبق استانداردهای توصیه شده مهندسی تاسیسات ، در ساختمانهایی که دارای 8 واحد یا بیشتر باشند در نظر گرفتن پمپ سیرکولاتور "رزرو" با همان قدرت ، هد و دبی پمپ اصلی الزامی است.

چنانچه برای مدار گردش آب دیگ تا کویل منبع کویلی ایستاده آبگرم ، پمپ سیرکولاتور جداگانه ای در نظر گرفته باشید ، جهت منابع کویلی ایستاده تا ظرفیت 1500 لیتر ، پمپ خطی سیرکولاتور HVاینچ و برای منابع کویلی ایستاده از 1500 تا ظرفیت 3000 لیتر پمپ خطی سیرکولاتور AAاینچ مناسب است.

لازم به ذکر است اگر پایین ترین قسمت منبع دوجداره آبگرم افقی یا منبع کویل دار افقی از نظر تراز افقی بالاتر از خروجی آب کلکتور دیگ موتورخانه باشد ، در اینصورت آب دیگ موتورخانه طبق جریان ثقلی و بدون نیاز به نصب پمپ سیرکولاتور بین دیگ تا منبع قادر به تامین گرمایش آب مصرفی در منبع خواهد بود.

محل نصب:

• پمپ های سیرکولاتور معمولا در مسیر برگشت آب مدار سیستم های سرمایش یا گرمایش نصب می گردند به عبارت دیگر در سیستم های گرمایش قبل از دیگ حرارت مرکزی و در سیستم های سرمایش قبل از چیلر قرار می گیرند ، بطوریکه خروجی آب پمپ های سیرکولاتور در سیستم های گرمایش وارد دیگ شده و سپس در رادیاتور ها و فن کویل ها توزیع می گردد.

• تنظیم دمای ترموستات جداری نصب شده روی خط لوله مکش پمپ سیرکولاتور، معمولا باید حدود 5 درجه سانتیگراد کمتر از دمای تعیین شده ترموستات مستغرق دیگ آبگرم موتورخانه ساختمان باشد.

• قطر فلنج رانش و مکش پمپ الزاما" با قطر لوله مناسب متصل به آنها برابر نمی باشد. زیرا قطر لوله مکش و دهش باید طوری در نظر گرفته شود که افت فشار جریان آب در لوله ها بین 2 تا 3 فوت در 100 فوت طول لوله باشد ، که جهت استفاده کارشناسان جدول انتخاب تقریبی قطر لوله های سیستم های گرمایش و سرمایش نیز در تصاویر فوق ارائه گردیده است .

• اجرای یک مسیر لوله بای پاس (By Pass) برای هر پمپ سیرکولاتور تک مداره با سایز لوله اصلی همراه با شیر فلکه دروازه ای در مسیر آن الزامی است.
